СКВДУ
Комплексное решение предназначено для полного контроля за движением урожая, обеспечения ео сохранности с момента уборки на поле до появления на пукте весового контроля, а также автоматизации учета собранного урожая по полям, культурам, механизаторам и транспортным средствам.
Дисплей СКВДУ
Метка СКВДУ
TK-Receiver-Air
серии «АвтоГРАФ»
TK-CardReader Plus
Решаемые задачи
- Автоматическая бесконтактная идентификация техники при выгрузке урожая (Свой-Чужой)
- Исключение хищений урожая при выгрузке из комбайнов и бункеров-перегрузчиков в грузовые транспортные средства
- Автоматический учет всех выгрузок, выполненных уборочной техникой
- Автоматический учет всех взвешиваний (Брутто и Тара)
- Исключение бумажных реестров, талонов и, соответственно, ошибок, связанных с их заполнением
- Полная статистика по уборочной кампании в разрезе: комбайнов, бункеров-перегрузчиков, полей, культур, транспортных средств и весовых
- Интеграция данных в сторонние FMS-системы через API
Оснащение уборочной техники
Дисплеи СКВДУ размещаются в кабине комбайнов и бункеров-перегрузчиков. На дисплее механизатор видит марку и государственные номера допущенных к перевозке урожая транспортных средств, которые оснащены беспроводными метками и находятся поблизости. Таким образом, механизатор управляет выгрузкой, сначала выбирая на сенсорном экране конкретное транспортное средство, и после этого активируя процесс выгрузки. Кроме этого, на дисплее отображается дополнительная информация: поле, культура, данные по текущей выгрузке, статистика общего количества выполненных выгрузок.
Дисплей СКВДУ подключается к навигационному контроллеру АвтоГРАФ по интерфейсу RS-485 и после каждой выполненной выгрузки передает ему данные для последующей отправки этой информации на сервер. Также дисплей имеет дискретный выход, который может использоваться для разблокировки электрической цепи управления выгрузкой в комбайне.
В случае установки считывателя TK-CardReader Plus механизаторы будут идентифицироваться по RFID-картам в начале смены, при пересменке и т.п. Если считыватель RFID-карт не установлен, то механизатор выбирает себя из списка на дисплее.
Дисплей работает с тремя типами списков:
- Список техники, допущенной для перевозки урожая
- Список механизаторов уборочной техники
- Список полей и культур
В процессе всей уборочной кампании списки могут дополняться и изменяться. Поэтому предусмотрена загрузка актуальных списков в дисплеи СКВДУ двумя способами:
- Удаленно через навигационный контроллер АвтоГРАФ, к которому подключен дисплей СКВДУ, с использованием специально разработанного Web-приложения для обновления списков.
- Непосредственно на месте через карту памяти microSD, устанавливаемую в дисплей. На случай, когда, например, отсутствует связь, и загрузить списки удаленно не получится.
В итоге после каждой выгрузки формируется полный набор данных, который попадает в диспетчерское ПО АвтоГРАФ:
Номер выгрузки / Дата и время выгрузки / Продолжительность выгрузки / Комбайн / ФИО механизатора / Поле / Культура / Получатель выгрузки
На основании этих данных можно оперативно контролировать ход уборки урожая и формировать отчеты по выгрузкам в разрезе: уборочной техники, механизаторов, полей.

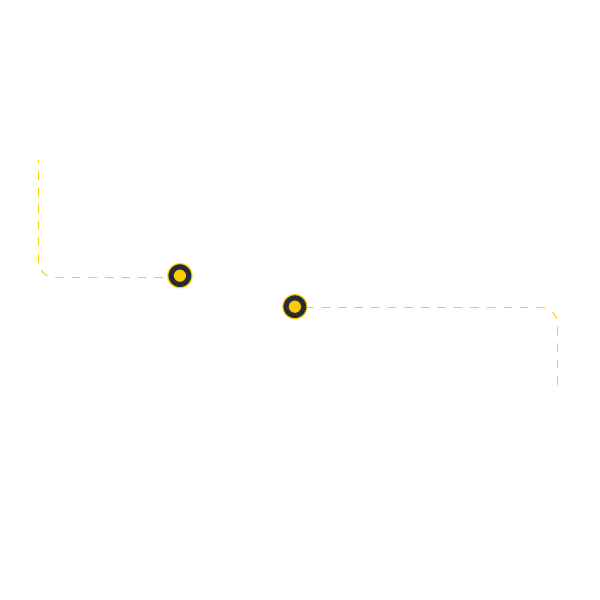

Оснащение грузовых транспортных средств
Грузовые транспортные средства оснащается беспроводными метками СКВДУ для автоматической идентификации при выгрузке урожая уборочной техникой, а также при взвешивании на весовой. Таким образом, исключается возможность выгрузки урожая в несанкционированную технику, а также отпадает необходимость дополнительных действий со стороны водителей, связанных с выходом из кабины и прикладыванием RFID-карт для идентификации при каждой операции. Метка имеет два режима рассылки идентификатора: непрерывно или по нажатию водителем кнопки на корпусе, при непосредственной готовности техники к загрузке урожая или взвешиванию.
Кроме того, беспроводная метка СКВДУ служит для транзита информации по выгрузкам от поля до весовой. После каждой выгрузки приемник TK-Receiver-Air, установленный на уборочной технике, осуществляет запись информации в метку: Номер выгрузки / Поле / Культура. На весовой, при взвешивании транспортного средства, эта информация считывается и отображается на дисплее оператора, позволяя однозначно определить какая культура и с какого поля была привезена.
Оснащение пунктов весового контроля
Дисплеи СКВДУ размещаются в помещении пунктов весового контроля. По данным, считанным с беспроводной метки, оператор видит на дисплее как марку и государственный номер транспортного средства при его взвешивании, так и информацию – какую культуру и с какого поля привезла эта техника. Также на дисплее у оператора есть возможность ввода веса и выбора типа взвешивания – брутто или тара.
Дисплей СКВДУ подключается к навигационному контроллеру АвтоГРАФ по интерфейсу RS-485 и после каждого выполненного взвешивания передает ему данные для последующей отправки этой информации на сервер.
В случае установки считывателя TK-CardReader Plus операторы будут идентифицироваться по RFID-картам в начале смены, при пересменке и т.п. Если считыватель RFID-карт не установлен, то оператор выбирает себя из списка на дисплее.
Дисплей на весовой работает с тремя типами списков:
- Список техники, допущенной для перевозки урожая
- Список операторов весовых
- Список полей и культур
В процессе всей уборочной кампании списки могут дополняться и изменяться. Поэтому предусмотрена загрузка актуальных списков в дисплеи СКВДУ двумя способами:
- Удаленно через навигационный контроллер АвтоГРАФ, к которому подключен дисплей СКВДУ, с использованием специально разработанного Web-приложения для обновления списков.
- Непосредственно на месте через карту памяти microSD, устанавливаемую в дисплей. На случай, когда, например, отсутствует связь, и загрузить списки удаленно не получится.
В итоге после каждого взвешивания формируется полный набор данных, который попадает в диспетчерское ПО АвтоГРАФ:
Номер взвешивания / Дата и время взвешивания / Весовая / ФИО оператора / Грузовое транспортное средство / Поле / Культура / Тип взвешивания (брутто или тара) / Вес (кг)
На основании этих данных можно оперативно контролировать ход уборки урожая, а также формировать отчеты по весовым и по урожайности полей.
